Telepítési útmutatók 1.

WPC Global Kft - Telepítési útmutató

A telepítéshez szükséges főbb géppark

Gérvágó fűrész
Asztali körfűrész
Dekopír fűrész
Csavarbehajtó
Fúró-ütvefúró
Beton- és vas fúrószárak
Bit fejek - Süllyesztőfej
Merülő fűrész

A WPC teraszburkolat telepítése beton felületre (fúrható)

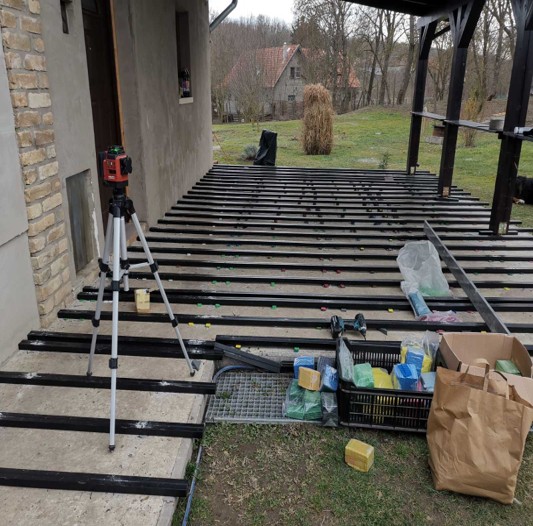

1 lépés: A terület lézeres szintmérése, legmagasabb pont kitűzése – Ez lesz a teraszszint.ű
2 lépés: Meglévő kiosztási terv esetén a párnafák elhelyezése 30-35 cm középponti távolságra – Ha nem áll
3 rendelkezésre szükséges egy kiosztás elvégzése.
4 lépés: Párnafák lefúrása a fogadófelületbe – Szintezés – Végső rögzítés. – Toldásnál dupla párnafázás
5 lépés: Induláshoz a kezdési ponton egy merőleges meghatározása.

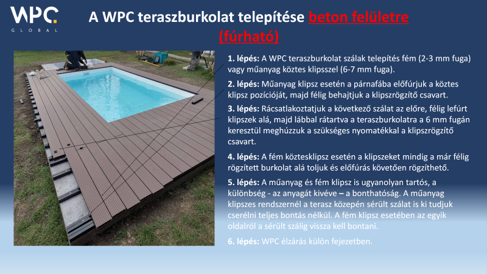

6 lépés: A WPC teraszburkolat szálak telepítés fém (2-3 mm fuga) vagy műanyag köztes klipsszel (6-7 mm fuga).
7 lépés: Műanyag klipsz esetén a párnafába előfúrjuk a köztes klipsz pozícióját, majd félig behajtjuk a klipszrögzítő csavart.
8 lépés: Rácsatlakoztatjuk a következő szálat az előre, félig lefúrt klipszek alá, majd lábbal rátartva a teraszburkolatra a 6 mm fugán keresztül meghúzzuk a szükséges nyomatékkal a klipszrögzítő csavart.
9 lépés: A fém köztesklipsz esetén a klipszeket mindig a már félig rögzített burkolat alá toljuk és előfúrás követően rögzíthető.
10 lépés: A műanyag és fém klipsz is ugyanolyan tartós, a különbség - az anyagát kivéve – a bonthatóság. A műanyag klipszes rendszernél a terasz közepén sérült szálat is ki tudjuk cserélni teljes bontás nélkül. A fém klipsz esetében az egyik oldalról a sérült szálig vissza kell bontani.
11 lépés: WPC élzárás külön fejezetben.

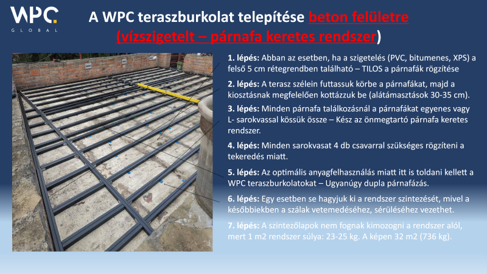

A WPC teraszburkolat telepítése beton felületre (vízszigetelt – párnafa keretes rendszer)

1 lépés: Abban az esetben, ha a szigetelés (PVC, bitumenes, XPS) a felső 5 cm rétegrendben található – TILOS a párnafák rögzítése
2 lépés: A terasz szélein futtassuk körbe a párnafákat, majd a kiosztásnak megfelelően kottázzuk be (alátámasztások 30-35 cm).
3 lépés: Minden párnafa találkozásnál a párnafákat egyenes vagy L- sarokvassal kössük össze – Kész az önmegtartó párnafa keretes rendszer.
4 lépés: Minden sarokvasat 4 db csavarral szükséges rögzíteni a tekeredés miatt.
lépés: Az optimális anyagfelhasználás miatt itt is toldani kellett a WPC teraszburkolatokat – Ugyanúgy dupla párnafázás.
5 lépés: Egy esetben se hagyjuk ki a rendszer szintezését, mivel a későbbiekben a szálak vetemedéséhez, sérüléséhez vezethet.
6 lépés: A szintezőlapok nem fognak kimozogni a rendszer alól, mert 1 m2 rendszer súlya: 23-25 kg. A képen 32 m2 (736 kg).

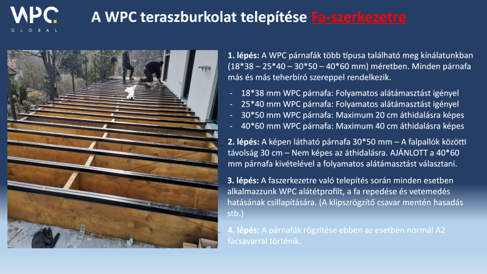

A WPC teraszburkolat telepítése Fa-szerkezetre

1 lépés: A WPC párnafák több típusa található meg kínálatunkban (18*38 – 25*40 – 30*50 – 40*60 mm) méretben. Minden párnafa más és más teherbíró szereppel rendelkezik.
18*38 mm WPC párnafa: Folyamatos alátámasztást igényel
25*40 mm WPC párnafa: Folyamatos alátámasztást igényel
30*50 mm WPC párnafa: Maximum 20 cm áthidalásra képes
40*60 mm WPC párnafa: Maximum 40 cm áthidalásra képesű
2 lépés: A képen látható párnafa 30*50 mm – A falpallók közötti távolság 30 cm – Nem képes az áthidalásra. AJÁNLOTT a 40*60 mm párnafa kivételével a folyamatos alátámasztást választani.
3 lépés: A faszerkezetre való telepítés során minden esetben alkalmazzunk WPC alátétprofilt, a fa repedése és vetemedés hatásának csillapítására. (A klipszrögzítő csavar mentén hasadás stb.)
4 lépés: A párnafák rögzítése ebben az esetben normál A2 facsavarral történik.

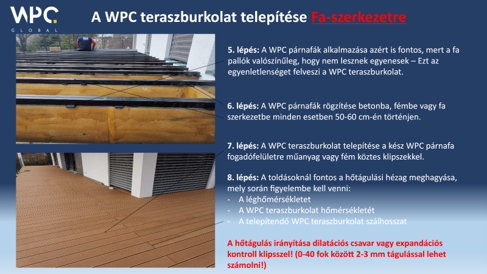

5 lépés: A WPC párnafák alkalmazása azért is fontos, mert a fa pallók valószínűleg, hogy nem lesznek egyenesek – Ezt az egyenletlenséget felveszi a WPC teraszburkolat.
6 lépés: A WPC párnafák rögzítése betonba, fémbe vagy fa szerkezetbe minden esetben 50-60 cm-én történjen.
7 lépés: A WPC teraszburkolat telepítése a kész WPC párnafa fogadófelületre műanyag vagy fém köztes klipszekkel.
8 lépés: A toldásoknál fontos a hőtágulási hézag meghagyása, mely során figyelembe kell venni:
A léghőmérsékletet
A WPC teraszburkolat hőmérsékletét
A telepítendő WPC teraszburkolat szálhosszat
A hőtágulás irányítása dilatációs csavar vagy expandációs kontroll klipsszel! (0-40 fok között 2-3 mm tágulással lehet számolni!)

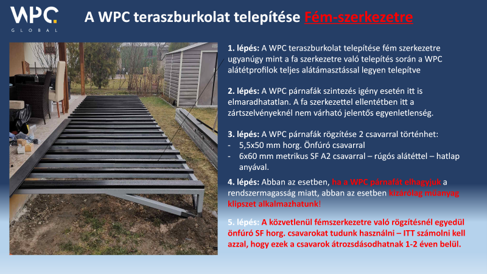

A WPC teraszburkolat telepítése Fém-szerkezetre

1 lépés: A WPC teraszburkolat telepítése fém szerkezetre ugyanúgy mint a fa szerkezetre való telepítés során a WPC alátétprofilok teljes alátámasztással legyen telepítve
2 lépés: A WPC párnafák szintezés igény esetén itt is elmaradhatatlan. A fa szerkezettel ellentétben itt a zártszelvényeknél nem várható jelentős egyenletlenség.
3 lépés: A WPC párnafák rögzítése 2 csavarral történhet:
5,5x50 mm horg. Önfúró csavarral
6x60 mm metrikus SF A2 csavarral – rúgós alátéttel – hatlap anyával.
4 lépés: Abban az esetben, ha a WPC párnafát elhagyjuk a rendszermagasság miatt, abban az esetben kizárólag műanyag klipszet alkalmazhatunk!
lépés: A közvetlenül fémszerkezetre való rögzítésnél egyedül önfúró SF horg. csavarokat tudunk használni – ITT számolni kell azzal, hogy ezek a csavarok átrozsdásodhatnak 1-2 éven belül.

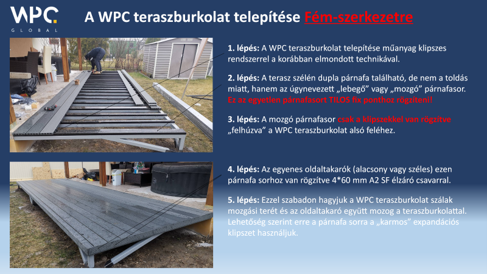

5 lépés: A WPC teraszburkolat telepítése műanyag klipszes rendszerrel a korábban elmondott technikával.
6 lépés: A terasz szélén dupla párnafa található, de nem a toldás miatt, hanem az úgynevezett „lebegő” vagy „mozgó” párnafasor. Ez az egyetlen párnafasort TILOS fix ponthoz rögzíteni!
7 lépés: A mozgó párnafasor csak a klipszekkel van rögzítve „felhúzva” a WPC teraszburkolat alsó feléhez.
lépés: Az egyenes oldaltakarók (alacsony vagy széles) ezen párnafa sorhoz van rögzítve 4*60 mm A2 SF élzáró csavarral.
8 lépés: Ezzel szabadon hagyjuk a WPC teraszburkolat szálak mozgási terét és az oldaltakaró együtt mozog a teraszburkolattal. Lehetőség szerint erre a párnafa sorra a „karmos” expandációs klipszet használjuk.

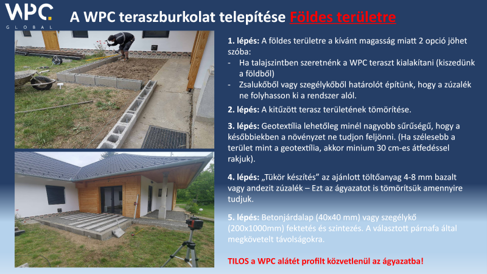

A WPC teraszburkolat telepítése Földes területre

1 lépés: A földes területre a kívánt magasság miatt 2 opció jöhet szóba:
Ha talajszintben szeretnénk a WPC teraszt kialakítani (kiszedünk a földből)
Zsalukőből vagy szegélykőből határolót építünk, hogy a zúzalék ne folyhasson ki a rendszer alól.
2 lépés: A kitűzött terasz területének tömörítése.
lépés: Geotextília lehetőleg minél nagyobb sűrűségű, hogy a későbbiekben a növényzet ne tudjon feljönni. (Ha szélesebb a terület mint a geotextília, akkor minium 30 cm-es átfedéssel rakjuk).
3 lépés: „Tükör készítés” az ajánlott töltőanyag 4-8 mm bazalt vagy andezit zúzalék – Ezt az ágyazatot is tömörítsük amennyire tudjuk.
4 lépés: Betonjárdalap (40x40 mm) vagy szegélykő (200x1000mm) fektetés és szintezés. A választott párnafa által megkövetelt távolságokra.
TILOS a WPC alátét profilt közvetlenül az ágyazatba!

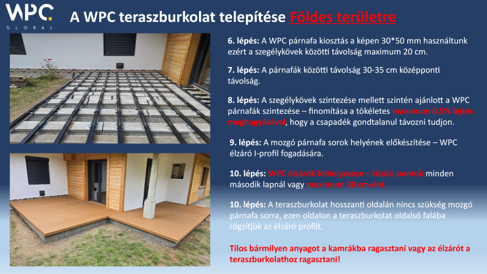

1 lépés: A WPC párnafa kiosztás a képen 30*50 mm használtunk ezért a szegélykövek közötti távolság maximum 20 cm.
2 lépés: A párnafák közötti távolság 30-35 cm középponti távolság.
lépés: A szegélykövek szintezése mellett szintén ajánlott a WPC párnafák szintezése – finomítása a tökéletes maximum 0.5% lejtés meghagyásával, hogy a csapadék gondtalanul távozni tudjon.
3 lépés: A mozgó párnafa sorok helyének előkészítése – WPC élzáró I-profil fogadására.
4 lépés: WPC élzárók felhelyezése – tűzési pontok minden második lapnál vagy maximum 30 cm-ént.
5 lépés: A teraszburkolat hosszanti oldalán nincs szükség mozgó párnafa sorra, ezen oldalon a teraszburkolat oldalsó falába rögzítjük az élzáró profilt.
Tilos bármilyen anyagot a kamrákba ragasztani vagy az élzárót a teraszburkolathoz ragasztani!

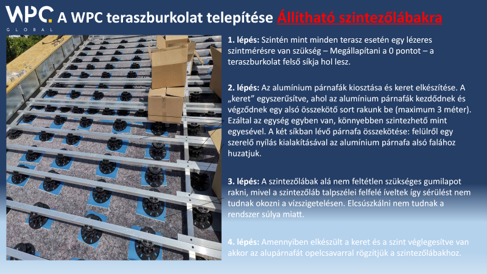

A WPC teraszburkolat telepítése Állítható szintezőlábakra

1 lépés: Szintén mint minden terasz esetén egy lézeres szintmérésre van szükség – Megállapítani a 0 pontot – a teraszburkolat felső síkja hol lesz.
2 lépés: Az alumínium párnafák kiosztása és keret elkészítése. A „keret” egyszerűsítve, ahol az alumínium párnafák kezdődnek és végződnek egy alsó összekötő sort rakunk be (maximum 3 méter). Ezáltal az egység egyben van, könnyebben szintezhető mint egyesével. A két síkban lévő párnafa összekötése: felülről egy szerelő nyílás kialakításával az alumínium párnafa alsó falához huzatjuk.
3 lépés: A szintezőlábak alá nem feltétlen szükséges gumilapot rakni, mivel a szintezőláb talpszélei felfelé íveltek így sérülést nem tudnak okozni a vízszigetelésen. Elcsúszkálni nem tudnak a rendszer súlya miatt.
4 lépés: Amennyiben elkészült a keret és a szint véglegesítve van akkor az alupárnafát opelcsavarral rögzítjük a szintezőlábakhoz.

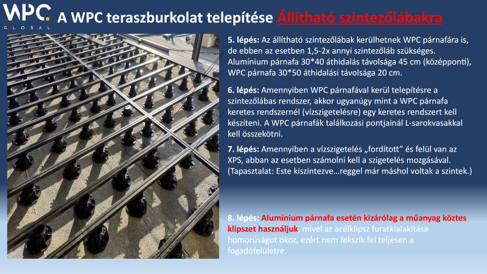

1 lépés: Az állítható szintezőlábak kerülhetnek WPC párnafára is, de ebben az esetben 1,5-2x annyi szintezőláb szükséges. Alumínium párnafa 30*40 áthidalás távolsága 45 cm (középponti), WPC párnafa 30*50 áthidalási távolsága 20 cm.
2 lépés: Amennyiben WPC párnafával kerül telepítésre a szintezőlábas rendszer, akkor ugyanúgy mint a WPC párnafa keretes rendszernél (vízszigetelésre) egy keretes rendszert kell készíteni. A WPC párnafák találkozási pontjainál L-sarokvasakkal kell összekötni.
3 lépés: Amennyiben a vízszigetelés „fordított” és felül van az XPS, abban az esetben számolni kell a szigetelés mozgásával. (Tapasztalat: Este kiszintezve…reggel már máshol voltak a szintek.)
4 lépés: Alumínium párnafa esetén kizárólag a műanyag köztes klipszet használjuk, mivel az acélklipsz furatkialakítása homorúságot okoz, ezért nem fekszik fel teljesen a fogadófelületre.

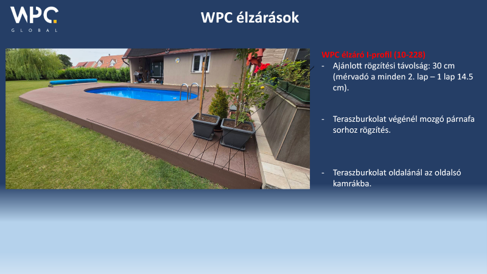

WPC élzárások

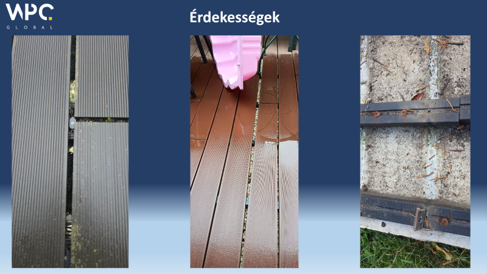

Érdekességek

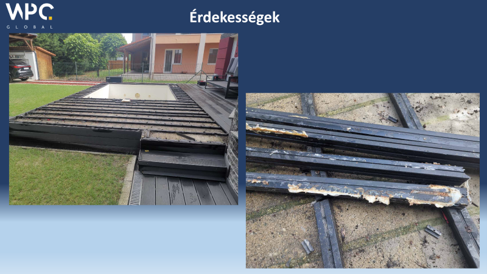

A mellékelt képen jól látható, milyen következménye lehet annak, ha a WPC teraszburkolat telepítése nem az előírásoknak megfelelően történik. A nem megfelelő alátámasztás, a túl nagy párnafatávolság vagy a helytelen rögzítés miatt a burkolat meggyengülhet, megrepedhet, akár be is szakadhat. A telepítési szabályok betartása ezért nemcsak a terasz élettartama, hanem a biztonságos használat miatt is elengedhetetlen.

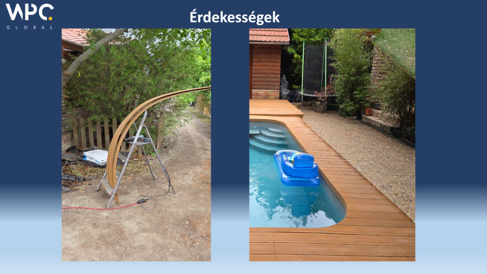

Egy kis kreativitás az élzáráshoz

Az élzárás nemcsak a terasz esztétikus befejezését szolgálja, hanem védi is a burkolat széleit és az alépítményt. Egy jól megválasztott, kreatív megoldással a terasz rendezett, egyedi és harmonikus megjelenést kaphat. Fontos azonban, hogy az élzárás mellett is biztosított legyen a megfelelő szellőzés, vízelvezetés és a WPC természetes hőmozgása.
